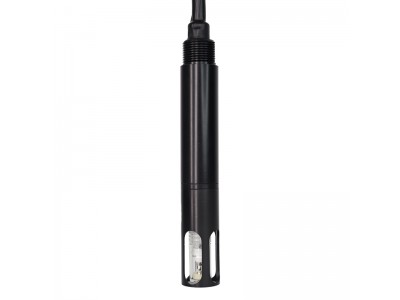

点击图片查看原图
WCD3418水质余氯传感器是一款基础型常规水质监测数字余氯传感器；采用工业在线电极，先进的非膜式恒电压测量原理，无须更换膜片和消耗试剂，性能稳定、维护简单，具有灵敏度高，响应迅速，测量准确、稳定性高、重复性能优越、维护简便、多功能等特点，能精确测量溶液中的余氯值。
产品特点
1.数字传感器，直接输出Rs-485数字信号,支持MODBUS/RTU
2.内置温度传感器，可以自动温度补偿
3.恒电压法测量原理，不消耗试剂和更换膜片，维护简单
4.3/4 “ NPT上下安装螺纹设计，便于安装
5.传感器功耗低，内部电路抗干扰设计
应用范围
广泛用于循环水自控加药、游泳池加氯控制以及饮用水处理厂、饮用水分布网、游泳池、医院废水、水质处理工程等对水溶液中的余氯含量进行连续监测和控制。
尺寸图
技术参数
名称 参数
输出信号 支持Rs-485,MODBUS/RTU协议
测量方法 恒电压法
量程 0～5.00mg/L(HClO)
或0～20.00mg/L(HClO)
精度 ±3%示值或±0.03mg/L，以大者
分辨率 0.001 量程0～5.00mg/L(HClO)
0.01 量程0～20.00mg/L(HClO)
流速要求 10~30cm3/s(流通槽安装)；
校准方式 两点校准
响应时间 <30s
温度补偿 自动温度补偿(NTC)
电源 12或24VDC±10%，10mA;
尺寸 直径30mm; 长度189mm;
防护等级 IP68；水深20米；其他定制
使用寿命 传感器1年或以上
线缆长度 5米（默认），可定制
传感器外壳材料 PVC；可定制
安装注意及线缆定义
1.安装
注意：测量流量保持 10~30cm3/s（保持恒定流速）。
保证传感器探头距离四周壁2cm或以上。
2.电气连接
棕色线—电源线（12或24VDC）
黑色线—地线（GND）
蓝色线—485A
白色线—485B
裸露线—屏蔽层
传感器线缆： 4 线 AWG-24 或 AWG-26 屏蔽线。
外径：6.0-6.2mm；耐弯曲双绞屏蔽电缆。
校准
1
a)零点校准：将传感器探头放置于空气中待数值稳定后进行零点校准。
b)斜率校准：将传感器探头放置于流动着余氯标准液的流通池中，待数值稳定后进行斜率校准。建议使用1～2mg/L的HClO标准液。关于标准液的配制及测定问题，可参考国标余氯的测定。
注意：传感器在出厂前已完成校准，因其标准液的配制对人员要求比较高，非专业人员可能无法胜任此工作，只有在确定数值不准的情况下建议用户自行校准。
校准指令请查看MODBUS RTU通讯协议操作手册。
注意：传感器出厂前已校准，若非超出测量误差，不宜随意校准。
维护及注意事项
1.维护
测量前应先注意将玻璃球泡内的气泡甩去，否则将造成测量误差。
电极长期干放后请在保护瓶内浸泡1小时或以上再使用。
传感器需要放入余氯流通池中使用。
PH电极在溶液中长期连续测试，应定期进行清洗，可选择道一传感的自清洁护套定期清理传感器。
配件和备件
说明 数量（pcs）
传感器 1
说明书 1
合格证 1
通讯协议
1.Modbus协议简介
Modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议，控制器相互之间、或控制器经由网络（如以太网）可以和其它设备之间进行通信。Modbus协议使用的是主从通讯技术，即由主设备主动查询和操作从设备
A)主设备向从设备发送请求
B)从设备分析并处理主设备的请求，然后向主设备发送结果
C)如果出现任何差错，从设备将返回一个异常功能码
Modbus RTU通讯模式帧格式
设备地址 功能码 数据 CRC低八位 CRC高八位
8bit 8bit n*8bit 8bit 8bit
使用RTU模式，消息发送至少要以3.5个字符时间的停顿间隔开始。传输的第一个域是设备地址。网络设备不断侦测网络总线，包括停顿间隔时间内。当第一个域（地址域）接收到，每个设备都进行解码以判断是否发往自己的。在最后一个传输字符之后，一个至少3.5个字符时间的停顿标定了消息的结束。一个新的消息可在此停顿后开始。
整个消息帧必须作为一连续的流转输。如果在帧完成之前有超过1.5个字符时间的停顿时间，接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域。
2.信息帧格式
本传感器Modbus通信默认的数据格式为:
MODBUS-RTU
波特率 9600（默认）
设备地址 1（默认）
数据位 8位
奇偶校验 无
停止位 1位
a)功能码 03H: 读寄存器值
主机发送
1 2 3 4 5 6 7 8
ADR 03H 起始寄存器高字节 起始寄存器低字节 寄存器数高字节 寄存器数低字节 CRC低字节 CRC高字节
第1字节ADR：从机地址码（=001~254）
第2字节03H：读寄存器值功能码
第3、4字节：要读的寄存器开始地址
要读FCC下挂仪表，
第5、6字节：要读的寄存器数量
第7、8字节：从字节1到6的CRC16校验和
从机回送：
1 2 3 4、5 6、7 M-1、M M+1 M+2
ADR 03H 字节总数 寄存器数据1 寄存器数据2 …… 寄存器数据M CRC低字节 CRC高字节
第1字节ADR：从机地址码（=001~254）
第2字节03H：返回读功能码
第3字节 ：从4到M（包括4及M）的字节总数
第4到M字节：寄存器数据
第M+1、M+2字节：从字节1到M的CRC16校验和
当从机接受错误时，从机送回：
1 2 3 4 5
ADR 83H 信息码 CRC低字节 CRC高字节
第1字节 ADR：从机地址码（=001~254）
第2字节 83H：读寄存器值出错
第3字节 信息码：01 – 功能码错
03 – 数据错
第4、5字节：从字节1到3的CRC16校验和
b)功能码06H: 写单个寄存器值
主机发送
1 2 3 4 5 6 7 8
ADR 06 寄存器高字节地址 寄存器低字节地址 数据高字节 数据低字节 CRC码
低字节 CRC码
高字节
当从机接收正确是，从机回送：
1 2 3 4 5 6 7 8
ADR 06 寄存器高字节地址 寄存器低字节地址 数据高字节 数据低字节 CRC码
低字节 CRC码
高字节
当从机接收错误时，从机回送：
1 2 3 4 5
ADR 86H 错误码信息码 CRC码
低字节 CRC码
高字节
第1字节ADR：从机地址码（=001~127）
第2字节 86H：写寄存器值出错功能码
第3字节 错误码信息码：01 – 功能码错
03 – 数据错
第4、5字节：从字节1到3的CRC校验和
3.数据结构类型
整型
无符号整型（unsigned short)
数据由两位整型组成。
XXXX XXXX XXXX XXXX
Byte1 Byte0
浮点型（float)
浮点型，符合IEEE 754(单精度)；
数据包括 1 符号 bit, 8-bit 指数, 和 一个 23-bit 尾数 。
XXXX XXXX XXXX XXXX XXXX XXXX XXXX XXXX
Byte3 Byte2 Byte1 Byte0
符号位 Exp指数位 f小数位
4.寄存器地址
寄存器地址
寄存器地址 名称 读/写 说明 寄存器个数
(字节) 数据类型
0x0100 温度值 R
读 ℃ 值x10（如：25.6℃的温度显示为256，默认1位小数。) 1（2字节） unsigned short
0x0101 余氯值 R
读取 量程：0~5 mg/L:：余氯值x1000(如：余氯值5.00mg/L显示为5000，默认3位小数。)
量程：0~20 mg/L:：余氯值x100(如：余氯值5.00mg/L显示为500，默认2位小数。)
1（2字节） unsigned short
0x0107 湿度测量 R
读取 %RH 值x10（如：11.3%相对湿度显示为113，默认1位小数。） 1（2字节） unsigned short
0x1000 温度校准 R/W
读取/写入 温度校准：写入数据为实际温度值x10；读出数据为温度校准偏移量x10。 1（2字节） unsigned short
0x1001 余氯零点校准 R/W
读取/写入 在空气中待数值稳定后写入的校准值数据0。 1（2字节） unsigned short
0x1003
余氯斜率校准 R/W
读取/写入 写入数据为校准溶液实际浓度值x100。 1（2字节） unsigned short
0x2000 传感器地址 R/W
读取/写入 默认为1，数据范围1-127。 1（2字节） unsigned short
0x2003 波特率设置 R/W
读取/写入 默认为9600。写入0为4800；写入1为9600；写入2为19200。 1（2字节） unsigned short
0x2020 恢复出厂设置 W
写 校准值恢复默认值，写入数据为0。注意，传感器重置后需再次校准方可使用。 1（2字节） unsigned short
注意：斜率校准需与测试溶液PH一致。
5.命令示例
默认寄存器：
a)更改从机地址：
地址:0x2000(42001)
寄存器个数：1
功能码：0x06
默认传感器地址：01
更改传感器的Modbus设备地址，将设备地址01改为06，范例如下：
发送指令：01 06 20 00 00 06 02 08
回应：01 06 20 00 00 06 02 08；注：地址改为06，掉电保存。
b)波特率：
地址：0x2003(42004)
寄存器个数：1
功能码：0x06
默认值： 1（9600bps）
支持的值：0-2（4800-19200bps）
波特率可上位机设置更改，更改后不需重启即可工作，掉电后波特率保存上位机设置。波特率支持4800,9600,19200。整数值分配的波特率如下：
整数 波特率
0 4800 bps
1 9600 bps
2 19200 bps
发送指令：01 06 20 03 00 02 F3 CB
回应：01 06 20 03 00 02 F3 CB注：波特率改为了19200bps，掉电保存。
功能寄存器：
a）测量温度指令：
地址：0x0100（40101）
寄存器个数：1
功能码：0x03
读取示例值：19.2℃
发送指令：01 03 01 00 00 01 85 F6
回应：01 03 02 00 C0 B8 14
返回十六进制无符号整型数据， 温度值=Integer/10,保留1位小数位。
b）测量余氯值指令：
地址：0x0101（0x40102）
寄存器个数：1
功能码：0x03
读取示例值：10.00mg/L
发送指令：01 03 01 01 00 01 D4 36
回应：01 03 02 03 E8 B8 FA
寄存器返回十六进制无符号整型数据，余氯值=Integer/100,保留2位小数位。
注意：量程为0~5mg/L时： 默认3位小数点；
量程为0~20mg/L时： 默认2位小数点；
c）连续读取温度和余氯值指令：
地址：0x0100(40101)
寄存器个数：2
功能码：0x03
读取示例值：温度19.2℃和余氯值10.00mg/L
发送指令：01 03 01 00 00 02 C5 F7
回应：01 03 04 00 C0 03 E8 FA B1
寄存器返回十六进制无符号整型数据，温度值=Integer/10,保留1位小数位
寄存器返回十六进制无符号整型数据，余氯值=Integer/100,保留2位小数位。
d）测量湿度指令：
地址：0x0107(40108)
寄存器个数：1
功能码：0x03
读取示例值：相对湿度40%
发送指令：01 03 01 07 00 01 34 37
回应：01 03 02 01 90 B9 B8
寄存器返回十六进制无符号整型数据，湿度值=Integer/10，保留1位小数位。
e）校准指令：
温度校准
地址：0x1000(41001)
寄存器个数：1
功能码：0x06
校准示例：温度25.8℃下校准
发送指令：01 06 10 00 01 02 0D 5B
回应：01 06 10 00 01 02 0D 5B
传感器需要在恒定温度环境下，温度示数不再波动后校准。
余氯零点校准
地址：0x1001(41002)
寄存器个数：1
功能码：0x06
校准示例：在空气中待数值稳定后进行零点校准。
发送指令：01 06 10 01 00 00 DC CA
回应：01 06 10 01 00 00 DC CA
余氯斜率校准
地址：0x1003(41004)
寄存器个数：1
功能码：0x06
酸性校准示例：在余氯值为5mg/L的标准液中进行校准
发送指令：01 06 10 03 01 F4 7D 1D
回应：01 06 10 03 01 F4 7D 1D
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或其他的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
